整流电源用隔爆型干式变压器
整流电源用隔爆型干式变压器适用于煤矿井下环境潮湿和含有瓦斯、煤尘，并且具有爆炸危险的场所，与整流设备配合使用，为设备提供电源。
1. 海拔不超过1000m
2. 环境温度 最高气温 +40℃
最高日平均气温 +30℃
最高年平均气温 +20℃
最低气温 -5℃
3. 空气相对湿度不超过95%（+25℃时）
4. 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中
5. 无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境
6. 无足以腐蚀金属和破坏绝缘的气体和蒸汽
7. 无滴水的地方
8. 电源电压的波形近似于正弦波
9. 三相电源电压近似对称

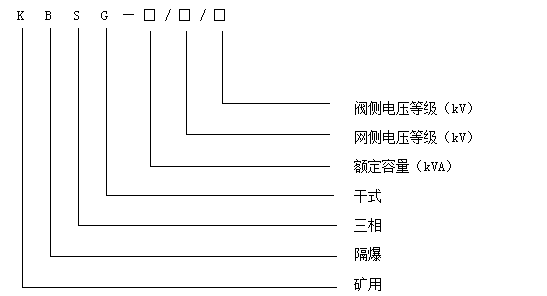

型号说明
技术参数
网侧额定电压为6kV的整流电源用隔爆型干式变压器性能参数
额定容量(kVA)
电压组合(kV)
联结组标号
损耗
阻抗电压(%)
空载电流(%)
负载等级
网侧电压
阀侧电压
空载
负载
500
6±5%
0.48
Yd11
1500
3100
6
1.5
V
630
1800
3680
10
1.5
800
2050
4500
10
1
1000
2350
5400
10
1
1250
2750
6500
10
1
序号
型号
长
mm宽
mm高
mm重量
kg1
KBSG-500/6/0.48
2972
940
1520
3492
2
KBSG-630/6/0.48
3042
980
1555
3820
3
KBSG-800/6/0.48
3278
1040
1701
4581
4
KBSG-1000/6/0.48
3448
1059
1792
5930
5
KBSG-1250/6/0.48
3552
1086
1890
7290
因技术改进，本说明提供的外形尺寸及重量有所改变时，以实际产品为准。
1、空载损耗低
采用优质高导磁低损耗冷轧晶粒取向硅钢片制造。45°全斜接缝、多级步进叠装结构，有效降低了空载损耗、空载电流和噪声。
2、噪音低
噪声主要来自铁心、经外壳传给周围。连接部位加垫硅胶板，截断了噪音的传播途径。
3、重量轻、体积小
4、整流电源用隔爆型干式变压器具有防爆和防潮性能。
5、节能环保
1）采用美国杜邦公司进口的C 级绝缘耐热等级的Nomex 纸包线，空气绝缘、冷却，对环境无污染，产品使用寿命长；产品寿命期后可分解回收；
2）采用优质30Q130 冷轧取向硅钢片和无氧铜导线，使实际总体损耗比国外同类产品低，节约了能源，降低了噪音。铁芯表面涂耐高温防锈防潮漆，铁芯绝缘件均采用H 级绝缘材料，长期在高温下运行不损伤。
