矿用隔爆型变流移动变电站
矿用隔爆型变流移动变电站是由矿用隔爆型变流移动变电站用干式变压器、KBG系列矿用隔爆型移动变电站用永磁式高压真空开关和BXB 系列矿用隔爆型移动变电站用低压保护箱组成的移动式成套装置。适用于煤矿井下环境潮湿和含有瓦斯、煤尘，并且具有爆炸危险的场所，与变频装置配合使用，为变频装置提供电源。
A. 海拔不超过1000米
B. 环境温度
最高气温 +40℃
最高日平均气温 +30℃
最高年平均气温 +20℃
最低气温 -5℃
C. 空气相对湿度不超过95%（+25℃时）
D. 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中
E. 无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境
F. 无足以腐蚀金属和破坏绝缘的气体和蒸汽
G. 无滴水的地方
H. 电源电压的波形近似于正弦波
I. 三相电源电压近似对称

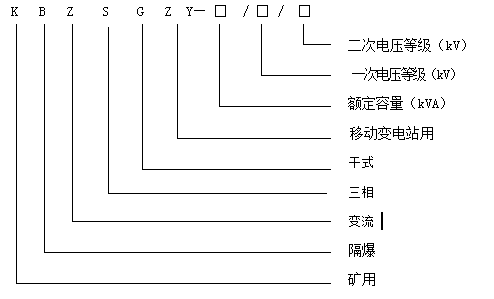

型号含义：
技术参数
一次额定电压为6kV的矿用隔爆型变流移动变电站用干式变压器性能参数
额定容量(kVA)
电压组合(kV)
联结组标号
损耗
阻抗电压(%)
空载电流(%)
一次电压
二次电压
空载
负载
1250
6
（+10%、+5%、0、-5%）2×1.905
Dy11d0
3100
7400
8
1.1
1600
3680
8950
8
1
2000
4180
10600
8
1
2500
5100
12200
8
0.8
3150
6800
13500
8
0.8
一次额定电压为10kV的矿用隔爆型变流移动变电站用干式变压器性能参数
额定容量(kVA)
电压组合(kV)
联结组标号
损耗
阻抗电压(%)
空载电流(%)
一次电压
二次电压
空载
负载
1250
10
（+10%、+5%、0、-5%）2×1.905
Dy11d0
3400
8380
8
1.1
1600
3950
9750
8
1
2000
4680
11200
8
1
2500
5400
12400
8
0.8
3150
7000
13700
8
0.8
序号
型号
长
mm宽
mm高
mm重量
kg型号
长
mm宽
mm高
mm重量
kg1
KBZSGZY-1250/6/2×1.905
4862
1055
1605
8890
KBZSGZY-1250/10/2×1.905
4862
1040
1650
8695
2
KBZSGZY-1600/6/2×1.905
4932
1060
1690
9675
KBZSGZY-1600/10/2×1.905
4932
1100
1705
9185
3
KBZSGZY-2000/6/2×1.905
5022
1110
1795
10950
KBZSGZY-2000/10/2×1.905
5012
1100
1865
11000
4
KBZSGZY-2500/6/2×1.905
5252
1160
1855
12670
KBZSGZY-2500/10/2×1.905
5222
1180
1920
12805
5
KBZSGZY-3150/6/2×1.905
5782
1270
1920
15765
KBZSGZY-3150/10/2×1.905
5952
1290
1920
16025
因技术改进，本说明提供的外形尺寸及重量有所改变时，以实际产品为准。
1、空载损耗低
采用优质高导磁低损耗冷轧晶粒取向硅钢片制造。45°全斜接缝、多级步进叠装结构，有效降低了空载损耗、空载电流和噪声。
2、噪音低
噪声主要来自铁心、经外壳传给周围。连接部位加垫硅胶板，截断了噪音的传播途径。
3、重量轻、体积小
4、变流移动变电站具有防爆和防潮性能。
5、变流移动变电站具有完善的过载、短路和漏电保护。高低压开关之间，高压开关与上一级断路器之间具有电气联锁或机械联锁装置。
6、节能环保
1）采用美国杜邦公司进口的C 级绝缘耐热等级的Nomex 纸包线，空气绝缘、冷却，对环境无污染，产品使用寿命长；产品寿命期后可分解回收；
2）采用优质30Q130 冷轧取向硅钢片和无氧铜导线，使实际总体损耗比国外同类产品低，节约了能源，降低了噪音。铁芯表面涂耐高温防锈防潮漆，铁芯绝缘件均采用H 级绝缘材料，长期在高温下运行不损伤。
