YB系列预装式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置,用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所,作配电系统中接受和分配电能之用。
YB系列预装式变电站可配套智能监控终端,满足电力部门对于配电网自动化的要求。
当智能型箱式变电站按环网供电接入时,在配网自动化系统管理下,能完成故障区段自动定位、故障切除、负荷转带、网络重构等功能,从而保证在短时间内恢复送电。
全系列产品外型选型包括非金属、彩纲板、不锈钢板、普通钢板以及景观式箱变等。
| 项目 | 单位 | 参数 | ||||
高压部分 | 额定频率 | Hz | 50 | ||||
额定电压 | KV | 6 | 10 | 35 | |||
最高工作电压 | KV | 6.9 | 11.5 | 40.5 | |||
额定电流 | A | 400、630、1250、3150 | |||||
转移电流 | A | 1200-3150 | |||||
工频耐受电压 对地和相间/隔离断口 | KV | 42/48 | |||||
雷电冲击耐压 对地和相间/隔离断口 | KV | 75/85 | |||||
额定短路开断电流(限流熔断器) | KA | 25、31.5、40 | |||||
变压器部分 | 额定电压 | KV | 6 | 10 | 35 | ||
额定容量 | KVA | 100-3150 | |||||
分接范围 | % | ±2*2.5、±5 | |||||
联接组别 |
| Yyno、Dyn11 | |||||
阻抗电压 | % | 4、4.5、6、8 | |||||
低压部分 | 额定电压 | V | 220、380、690、1140 | ||||
主回路额定电流 | A | 50-4000 | |||||
支路电流 | A | 5-800 | |||||
外壳 | 防护等级(常规产品) |
| 高压室IP4X,变压器室IP2X,低压室IP3X | ||||
噪声水平 | dB | ≤50 |

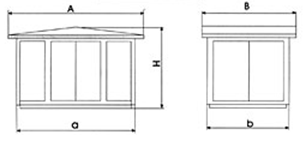

外形尺寸根据客户要求,尺寸不同。其外形如下:
目字形排列
品字形排列
1、本产品由高压配电装置,变压器及低压配电装置联接而成。分成三个功能隔室,即高压室,变压器室和低压室。高压室功能齐全,高压室由HXGN□-10环网柜或KYN28-12中置柜组成一次供电系统,可布置成环网供电、终端供电、双电源供电等多种供电方式,还可装设高压计量元件,满足高压计量的要求。变压器可选择S9、S10、S11以及其他低损耗油浸变压器或干式变压器。变压器室设自动强迫风冷系统及照明系统,低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案,有动力配电、照明配电、无功功率补偿、电能计量等多种功能,满足用户的不同要求,并方便用户的供电管理和提高供电质量。
2、高压室结构紧凑合理,并且有全面防误操作联锁功能。各室均有自动及强迫照明装置。另外,高、低压室所选用全部元件性能可靠、操作方便,使产品运行安全可靠、操作维护方便。
3、采用自然通风和强迫通风两种方式。使通风冷却良好。变压器室和低压室均有通风道,排风扇有温检装置,按整定温度能自动启动和关闭,保证变压器满足负荷运行。
4、箱体结构能防止雨水和污物进入,并采用热镀锌彩钢板或防锈铝合金板制作,经防腐处理。具备长期户外使用的条件,确保防腐、防水、防尘性能,使用寿命长,同时外形美观。
