FBD系列矿用隔爆型压入式
FBD系列矿用隔爆型压入式对旋轴流局部通风机，针对我国煤矿掘进通风的实际情况，结合我国煤矿开采特点及其对局部通风的要求开发的新一代产品。该通风机可显著提高瓦斯矿井局部通风的可靠性，减少掘进面无计划停风，确保掘进通风安全。
供电电压380V/660V或660V/1140V，其不超过额定值的±5%。工作频率：50Hz。巷道供风量大于通风机最大工作风量(通风机设在地面例外)。
安设通风机的基础应牢固，四周无淋水。通风机的进风口边缘离地面(或顶壁)高度应不小于0.3m。
机座号
配用电动机型号
功率
kW
额定
电压
V
额定
电流
A
额定转速
r/min
风量
m³/min
全压
Pa
最高全
压效率
%
噪声
LSA
dB
FBD№8.5
YBF2-280S-2
2×75
380/660
660/1140
114.0/65.8
65.8/37.8
2970
1180～680
1500～7900
≥80
≤25
FBD№8.0
YBF2-250M-2
2×55
380/660
660/1140
110.1/63.6
63.6/36.7
2970
990～640
1500～6900
≥80
≤25
YBF2-225M-2
2×45
380/660
660/1140
90.1/52.0
52.0/30.0
2970
800～500
1200～6800
≥80
≤25
FBD№7.5
YBF2-250M-2
2×55
380/660
660/1140
110.1/63.6
63.6/36.7
2970
910～640
1400～6900
≥80
≤25
YBF2-225M-2
2×45
380/660
660/1140
90.1/52.0
52.0/30.0
2970
800～500
1200～6800
≥80
≤25
FBD№7.1
YBF2-225M-2
2×45
380/660
660/1140
90.1/52.0
52.0/30.0
2970
830～560
1100～6600
≥80
≤25
YBF2-200L2-2
2×37
380/660
660/1140
74.0/42.7
42.7/24.7
2950
695～400
1100～6500
≥80
≤25
YBF2-200L1-2
2×30
380/660
660/1140
45.6/26.3
26.3/15.2
2950
610～380
1000～5800
≥80
≤25
FBD№6.7
YBF2-225M-2
2×45
380/660
660/1140
90.1/52.0
52.0/30.0
2970
780～590
1700～6700
≥80
≤25
YBF2-200L2-2
2×37
380/660
660/1140
74.0/42.7
42.7/24.7
2950
700～450
1200～6000
≥80
≤25
YBF2-200L1-2
2×30
380/660
660/1140
110.1/63.6
63.6/36.7
2950
620～410
1000～5800
≥80
≤25
FBD№6.3
YBF2-200L2-2
2×37
380/660
660/1140
74.0/42.7
42.7/24.7
2950
630～450
1900～6000
≥80
≤25
YBF2-200L1-2
2×30
380/660
660/1140
45.6/26.3
26.3/15.2
2950
620～410
980～5800
≥80
≤25
YBF2-180M-2
2×22
380/660
660/1140
33.4/19.3
19.3/11.1
2950
500～300
700～5400
≥80
≤25
YBF2-160L-2
2×18.5
380/660
660/1140
28.1/16.2
16.2/9.4
2940
430～300
600～5000
≥80
≤25
YBF2-160M2-2
2×15
380/660
660/1140
22.8 /13.2
13.2/7.6
2940
400～270
570～4500
≥80
≤25
FBD№6.0
YBF2-200L1-2
2×30
380/660
660/1140
45.6/26.3
26.3/15.2
2950
560～390
1500～5300
≥80
≤25
YBF2-180M-2
2×22
380/660
660/1140
33.4/19.3
19.3/11.1
2950
500～300
500～5400
≥80
≤25
YBF2-160L-2
2×18.5
380/660
660/1140
22.8 /13.2
13.2/7.6
2940
430～340
800～5000
≥80
≤25
YBF2-160M2-2
2×15
380/660
660/1140
22.8 /13.2
13.2/7.6
2940
400～300
750～4500
≥80
≤25
FBD№5.6
YBF2-160L-2
2×18.5
380/660
660/1140
28.1/16.2
16.2/9.4
2940
410～280
800～4700
≥80
≤25
YBF2-160M2-2
2×15
380/660
660/1140
22.8 /13.2
13.2/7.6
2940
400～280
600～4000
≥80
≤25
YBF2-160M1-2
2×11
380/660
660/1140
16.7/9.7
9.7/5.6
2940
350～230
552～3500
≥80
≤25
FBD№5.0
YBF2-132S2-2
2×7.5
380/660
660/1140
11.4/6.6
6.6/3.8
2900
220～140
550～2600
≥75
≤30
YBF2-132S1-2
2×5.5
380/660
660/1140
8.4/4.9
4.9/2.9
2900
280～200
384～2930
≥75
≤30
该系列风机由集流器、一级主机、二级主机、电动机、消声器等部分组成，机体及结构件均采用钢板焊接而成,采用电动机与叶轮直联方式，传动可靠，整体结构简单紧凑，坚固耐用，使用安全，维修方便。FBD系列矿用隔爆型压入式对旋轴流局部通风机结构总图如图1所示。

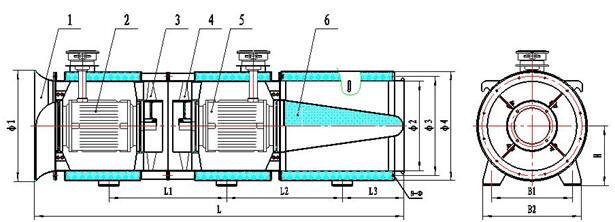

1—集流器 2—Ⅰ级电机 3—Ⅰ级叶轮 4—Ⅱ级叶轮 5—Ⅱ级电机 6—扩散器
图1 FBD系列矿用隔爆型压入式对旋轴流局部通风机结构示意图
FBD系列矿用隔爆型压入式对旋轴流局部通风机主要用于煤矿井下与风筒配合作压入式局部通风。
(1)高效率：FBD系列局部风机设计精良，工艺先进，其叶片采用三元流体设计，呈机翼扭曲型，风机高效工况区域面积大，使运行的局部风机永远处于高效的工作范围内。
(2)低噪声：FBD系列局部风机采用对旋直联传动，与旧风机相比，减少了导叶装置，在增加了风机压力的同时又理顺了空气流动的方向，降低了空气摩擦声，机壳采用外包复式消声装置，整机运行噪音低，具有超低噪声特性，对改变井下约束空间的噪声环境效果显著。
(3)风压较平缓，喘振现象微小，在风压高、小流量区域同样运行稳定，在井下送风距离远，对复杂巷道适应性强。
